PL10311NL高頻平面變壓器iNRCORE

發布時間：2024-03-25 10:12:47 瀏覽：522

iNRCORE高頻平面變壓器是一款專為高頻應用設計的平面變壓器。相較于傳統變壓器，平面變壓器具有更小的體積、更高的效率和更佳的散熱性能，因此在高頻、高功率密度及高效率的應用中表現出色。iNRCORE高頻平面變壓器在通信、電源、醫療、工業控制等領域都有廣泛的應用。

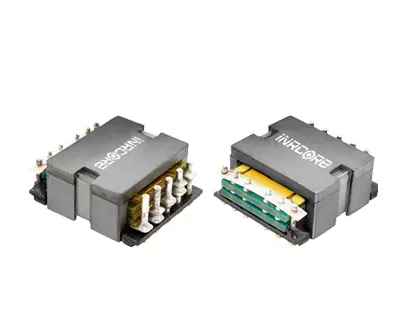

PL10311NL高頻平面變壓器iNRCORE

特征：

高度:0.339至0.382英寸(8.6至9.7毫米)MAX

占地面積:0.921 x 0.850英寸(23.4 x 21.6毫米)MAX

額定功率高達140W

頻率范圍:200kHz ~ 700kHz

隔離(主對次和核心):1750VDC

操作和儲存溫度:-55°C至+125°C

鉛漆:Sn90/Pb10

濕度敏感等級:1

型號：

Electrical Specifications @25°℃
Part Number	Turns Ratio 100KHz,0.1Vrms ±5%	Primary3 nductance (μH MIN	Leakage ? nductance (μH MAX	DCR (mΩ MAX)			Maximum Height (H) inch(mm)
Part Number	PriA:PriB:Seo	Primary3 nductance (μH MIN	Leakage ? nductance (μH MAX	Primary A	Primary B	Secondary	Maximum Height (H) inch(mm)
SCHEMATIC A1
PL10301	1:1:1	153	0.45	17.5	17.5	7	0.339(8.6)
PL10302	1:1.25:1	194	0.45	17.5	20	7	0.339(8.6)
PL10303	1.25:1.25:1	240	0.45	20	20	7	0.339(8.6)
PL10304	1.25:1.5:1	290	0.50	20	25	7	0.339 (8.6)
PL10305	1.5:1.5:1	345	0.55	25	25	7	0.339 (8.6)
SCHEMATIC A2
PL10306	4:4:1:1	153	0.45	17.5	17.5	0.875&0.875	0.339 (8.6)
PL10307	4:5:1:1	194	0.45	17.5	20	0.875&0.875	0.339 (8.6)
PL10308	5:5:1:1	240	0.55	20	20	0.87580.875	0.339 (8.6)
PL10309	5:6:1:1	290	0.60	20	25	0.875&0.875	0.339 (8.6)
PL10310	6:6:1:1	345	0.65	25	25	0.875&0.875	0.339(8.6)
SCHEMATIC A3
PL10311	4:4:2:1	153	0.45	17.5	17.5	1.75&1.75	0.339 (8.6)
PL10312	4:5:2:1	194	0.45	17.5	20	1.75&1.75	0.339 (8.6)
PL10313	5:5:2:1	240	0.50	20	20	1.75&1.75	0.382 (9.7)
PL10314	5:6:2:1	290	0.50	20	25	1.75&1.75	0.382 (9.7
PL10315	6:6:2:1	345	0.55	25	25	1.75&1.75	0.382 (9.7)

相關推薦：

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展。
