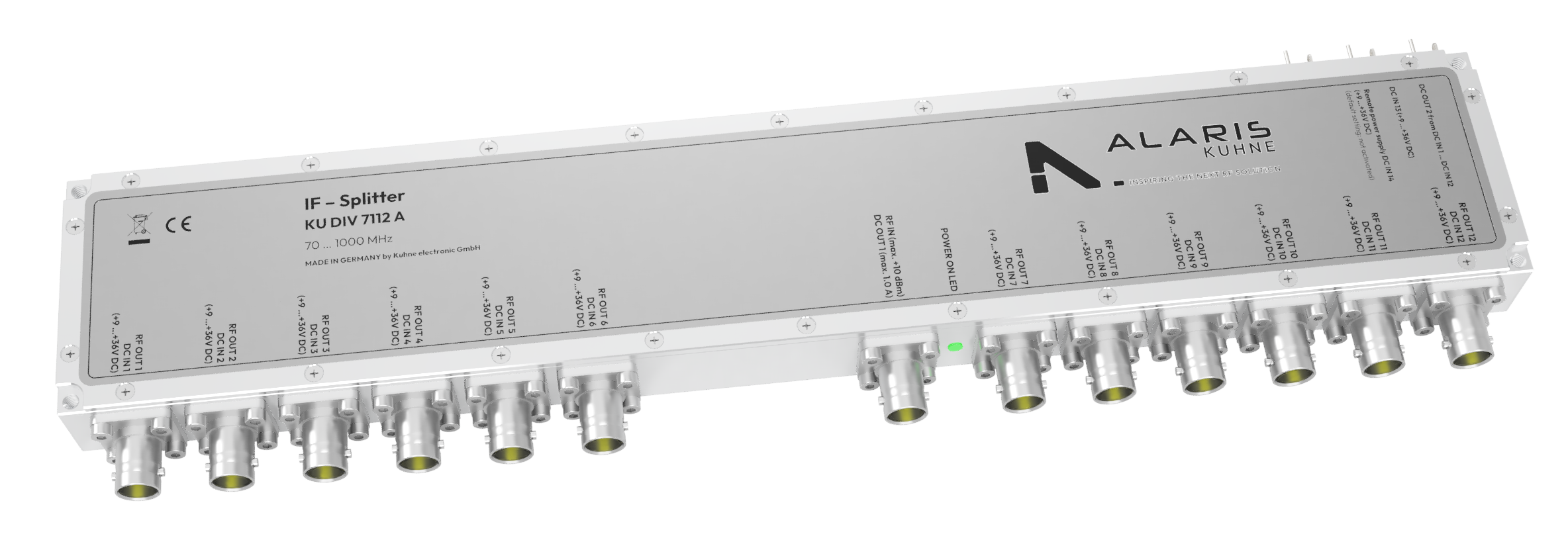

KU DIV 7112 A / B有源功率分配器Kuhne
發布時間:2024-09-25 09:33:30 瀏覽:261
KU DIV 7112 A / B 是 Kuhne 公司生產的一款有源功率分配器,主要用于數字傳輸和廣播系統,如 DVB(數字視頻廣播)、WiMAX(全球微波互聯接入)以及使用 QPSK(四相位移鍵控)、QAM(正交幅度調制)的 COFDM(編碼正交頻分復用)系統,同時也適用于模擬傳輸系統。
規格參數:
頻率范圍: 70MHz至 1000 MHz。
射頻輸入功率: 最大 +10 dBm。
回波損耗:
- 輸入端最小 10 dB。
- 輸出端最小 12 dB。
輸入電壓范圍: +9 至 36 V DC。
電流消耗: 典型值 280 mA @ 12 V。
工作外殼溫度范圍: -20 至 +55°C。
連接器 / 阻抗: BNC 母頭,50 歐姆或 75 歐姆。
插入損耗: 最大 2 dB,典型值 0 dB。
物理特性:
材料: 箱銑削鋁。
尺寸: 約 322 x 58 x 22 mm。
重量: 典型值 800g。
產品應用:
通信: 適用于各種通信系統,包括衛星通信、點對點通信、中繼器、擴展器和增強器、點對多點通信等。
廣播: 可用于衛星新聞采集和無線回程等廣播應用。
設計特點:
高線性度: 保證了信號在傳輸過程中的高保真度。
Power LED: 提供了電源狀態指示,便于監控設備的工作狀態。
反極性保護: 防止由于電源極性接反導致的設備損壞。
推薦資訊

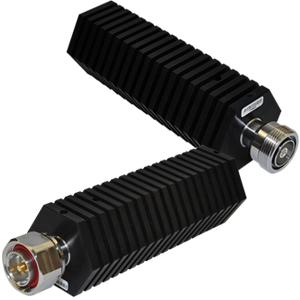

Bird射頻?75-T 系列射頻終端以其高品質、堅固的結構和保守的額定功率而聞名于世。在高磁場(如 MRI)中使用時,非磁性材料和鍍層的使用提供了安全性。

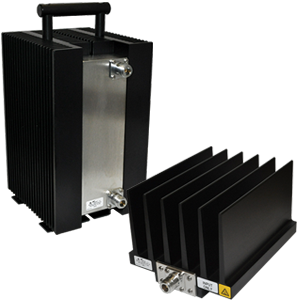

?Bird射頻?300瓦一般冷卻射頻功率衰減器是種有價值且安全可靠的配件,可用作減少功率標準、隔離被測模塊、實現諧波信號分析及其作為對比標準。
