FSLD52TE-156.25MHz晶體控制振蕩器Connor-Winfield
發布時間:2025-01-06 09:00:53 瀏覽:48
Connor-Winfield FSLD52TE是一款表面貼裝3.3V固定頻率晶控振蕩器(XO),具有HCMOS三態輸出。FSLD52TE專為需要低抖動和嚴格頻率穩定性的應用而設計。
產品特點:
表面貼裝3.3V固定頻率晶體控制振蕩器(XO)
HCMOS三態輸出
適用于需要低抖動和高頻率穩定性的應用
低抖動:<1ps RMS
三態使能/禁用功能
表面貼裝封裝
膠帶和卷軸包裝
電氣規格:
中心頻率:19.44 MHz至167 MHz
總頻率容差:±50ppm
工作溫度范圍:0°C至70°C
供電電壓(Vcc):3.0V至3.6V DC
供電電流(Icc):2至31.999 MHz時為50mA
抖動(10Hz至20MHz帶寬):5ps RMS
抖動(12kHz至20MHz帶寬):1ps RMS
單邊帶相位噪聲(10Hz偏移):-75dBc/Hz
單邊帶相位噪聲(100Hz偏移):-100dBc/Hz
單邊帶相位噪聲(1kHz偏移):-125dBc/Hz
單邊帶相位噪聲(10kHz偏移):-135dBc/Hz
單邊帶相位噪聲(100kHz偏移):-140dBc/Hz
輸入特性:
使能電壓(Vih):2.0V DC
禁用電壓(Vil):0.5V DC
HCMOS輸出特性:
負載:50pF
高電平電壓(Voh):Vcc-0.5V
低電平電壓(Vol):0.4V
高電平電流(Ioh):-24mA
低電平電流(Iol):24mA
占空比:45%至55%
上升/下降時間:1.5ns
啟動時間:10ms
相關推薦:
供應Connor-Winfield溫度補償晶體振蕩器TCXO
供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO
供應Connor-Winfield壓控晶體振蕩器VCXO
供應Connor-Winfield恒溫晶體振蕩器OCXO
供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO
供應Connor-Winfield時鐘同步發生器
供應Connor-Winfield頻率轉換模塊
更多Connor-Winfield晶振產品可咨詢立維創展。
推薦資訊
Broadcom? PEX8714設備提供多主機PCIExpress交換功能,使用戶可以根據可擴展性、高帶寬、非阻塞的互連將多臺主機連接到不同的端點,連接到多種應用設置,包括服務器、存儲系統和通訊平臺。

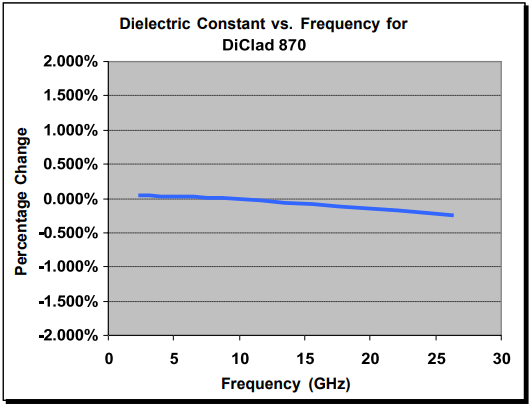

Rogers? DiClad?870和880層壓板是玻璃纖維提高的PTFE復合材質,可以提供較低的導熱系數,適用于各種低損耗應用的PCB基材。
